Výkonná a kompaktní smart kamera pro průmyslové aplikace
Automatizovaná kontrola kvality dnes znamená víc než jen pořízení snímku. Výrobní firmy řeší rychlost, přesnost, omezený prostor v technologii i potřebu reagovat v reálném čase. Zároveň chtějí minimalizovat složitost celého systému.

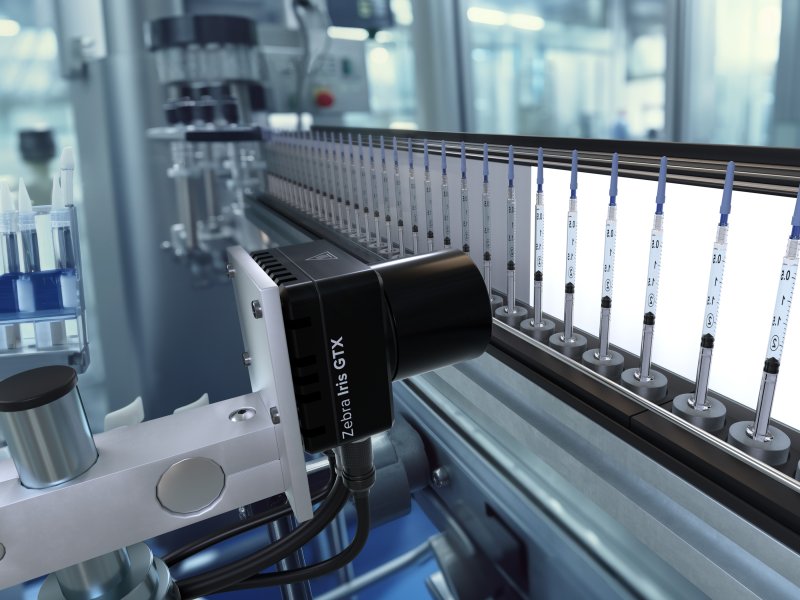

Právě na tyto požadavky odpovídá Iris GTX od našeho partnera Zebra Technologies. Výkonná smart kamera, která kombinuje vysoké rozlišení, integrovaný výpočetní výkon a podporu deep learningu přímo v jednom kompaktním zařízení.
Zpracování obrazu přímo v kameře
Iris GTX funguje jako edge IoT zařízení. Sběr i analýza obrazových dat probíhá přímo v těle kamery a výsledky jsou následně předávány nadřazenému systému nebo automatizačním prvkům prostřednictvím digitálních I/O a průmyslových rozhraní.
To v praxi znamená:
- není nutné samostatné průmyslové PC pro běžné aplikace
- rychlá odezva přímo na výrobní lince
- jednodušší architektura systému
Kamera je postavena na procesoru Intel® Atom® x6211E se dvěma jádry a frekvencí až 3,0 GHz (burst), doplněném o 4 GB RAM a 32 GB interního úložiště. Díky tomu zvládá jak klasické úlohy strojového vidění, tak deep learning inference přímo na zařízení.
Vysoké rozlišení a rychlost snímání
Iris GTX je dostupná v několika variantách s CMOS snímači o rozlišení od 2 do 16 megapixelů.
Podle konkrétního modelu nabízí například:
- až 70 snímků za sekundu při rozlišení 1920 × 1200
- až 21,6 snímků za sekundu při rozlišení 4000 × 4000
To umožňuje nasazení jak pro rychlé inspekce na výrobních linkách, tak pro aplikace, kde je klíčový detail a vysoká hustota obrazových dat.
Přehled modelů Iris GTX
Iris GTX není jedna kamera, ale škálovatelná platforma. Níže uvádíme základní přehled modelových variant. Díky této šíři variant lze zvolit model přesně podle požadovaného rozlišení, rychlosti snímání i typu aplikace.
| Parametr | GTX 2000 | GTX 2000C | GTX 5000 | GTX 5000C | GTX 8000 | GTX 8000C | GTX 12000 | GTX 12000C | GTX 16000 | GTX 16000C |
|---|---|---|---|---|---|---|---|---|---|---|
| Model snímače | XGS 2000 | XGS 2000 | XGS 5000 | XGS 5000 | XGS 8000 | XGS 8000 | XGS 12000 | XGS 12000 | XGS 16000 | XGS 16000 |
| Typ snímače | CMOS | CMOS | CMOS | CMOS | CMOS | CMOS | CMOS | CMOS | CMOS | CMOS |
| Velikost snímače | 1/1.25″ | 1/1.25″ | 2/3″ | 2/3″ | 1/1.1″ | 1/1.1″ | 1″ | 1″ | 1.1″ | 1.1″ |
| Provedení | Mono | Color | Mono | Color | Mono | Color | Mono | Color | Mono | Color |
| Rozlišení | 1920 × 1200 | 1920 × 1200 | 2592 × 2048 | 2592 × 2048 | 4096 × 2160 | 4096 × 2160 | 4096 × 3072 | 4096 × 3072 | 4000 × 4000 | 4000 × 4000 |
| Maximální snímková frekvence | až 70 fps | až 17 fps | až 41,7 fps | až 10 fps | až 39,6 fps | až 10 fps | — | — | — | — |
Strojové vidění i deep learning v jednom systému
Iris GTX podporuje jak tradiční nástroje strojového vidění, tak i deep learning inference přímo na zařízení.
Typické aplikace zahrnují:

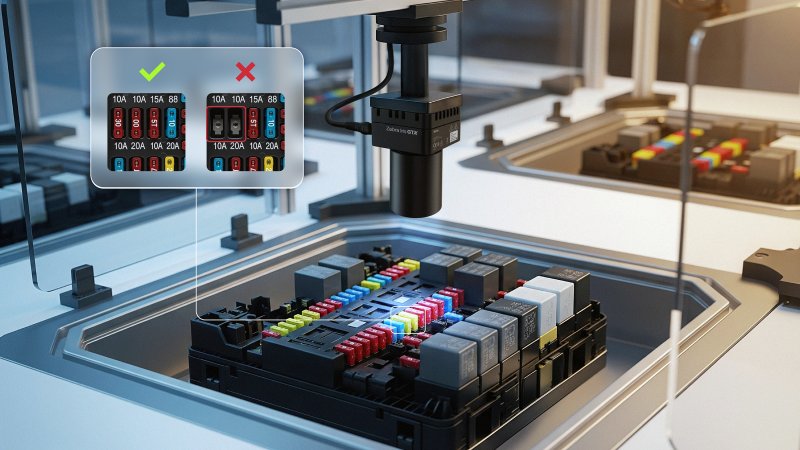

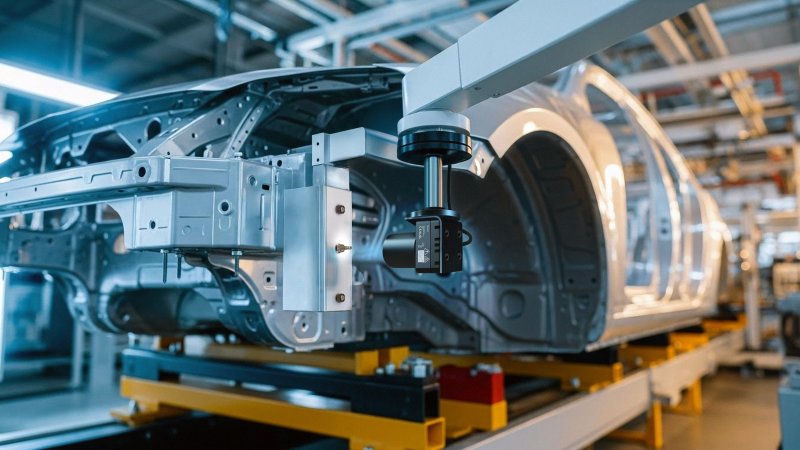

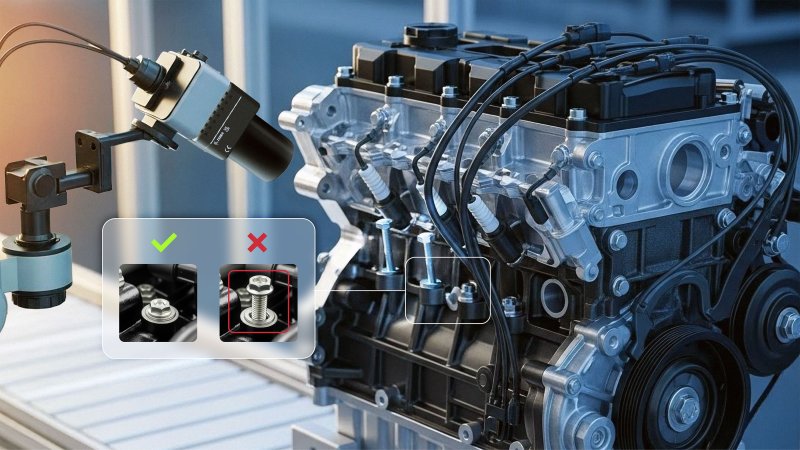

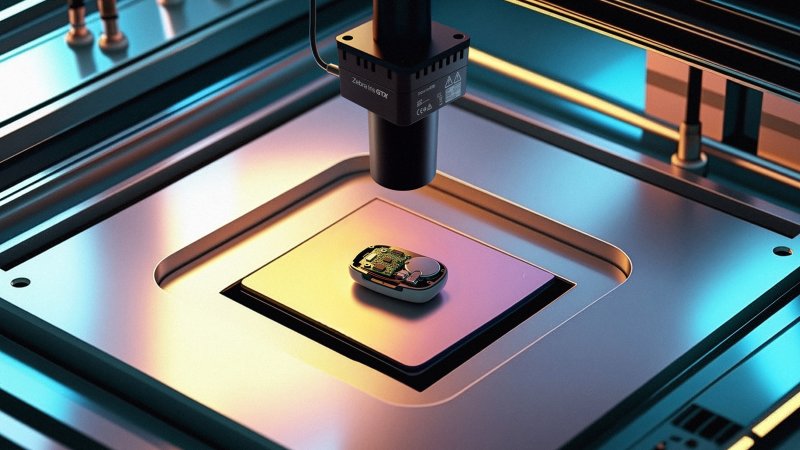

- měření rozměrů a kontrolu polohy

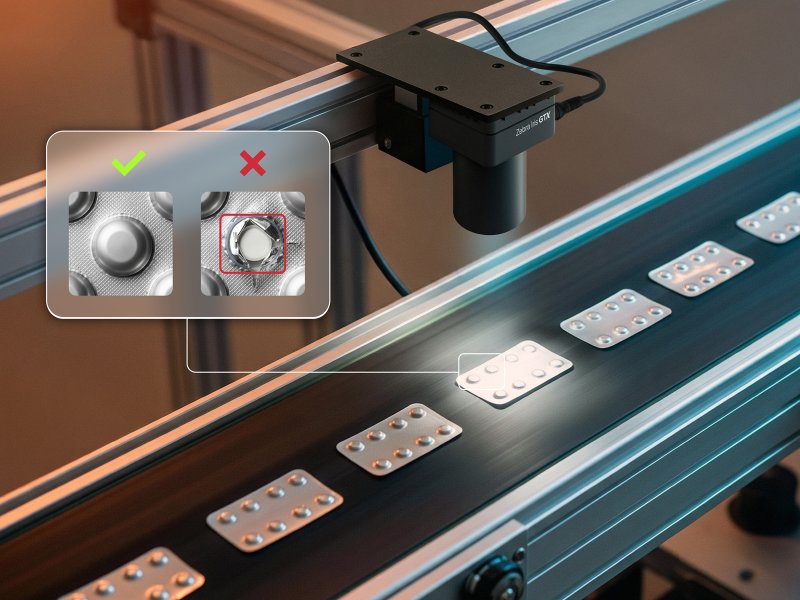

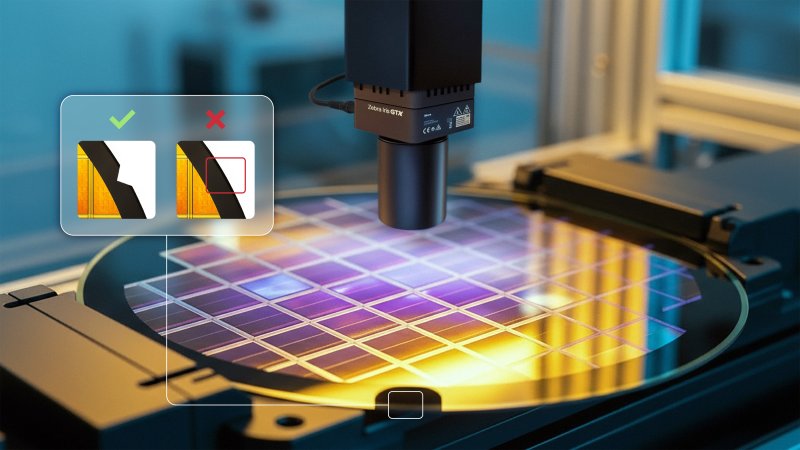

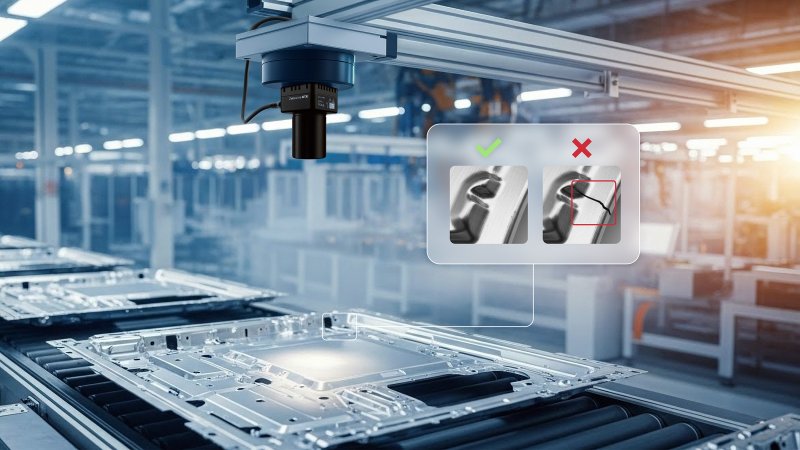

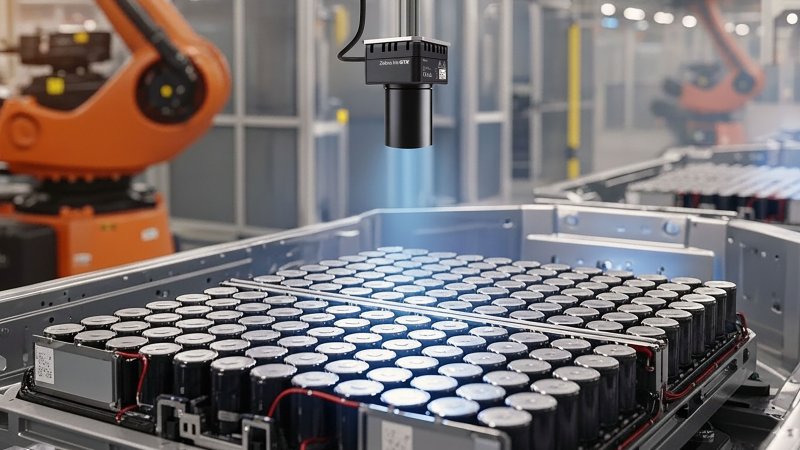

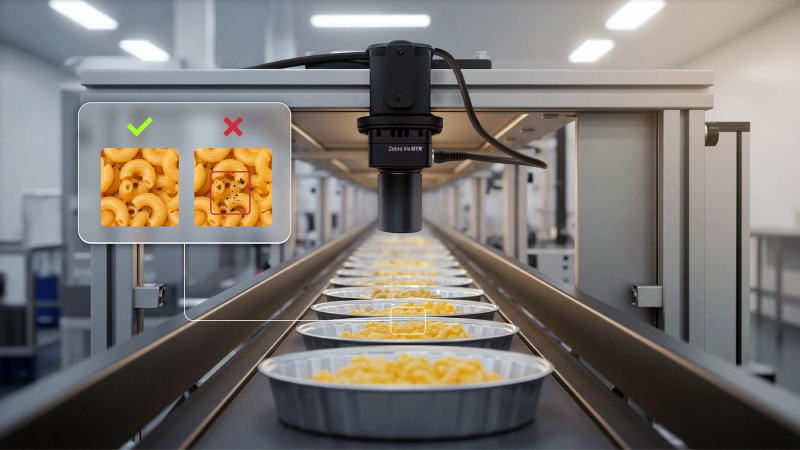

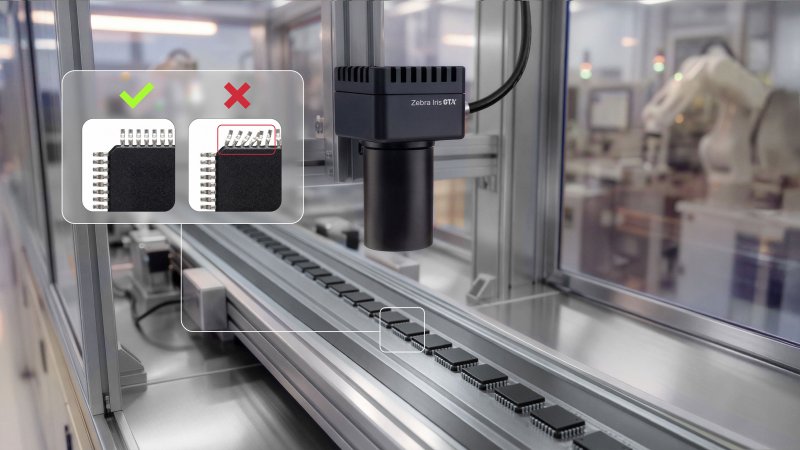

- kontrolu povrchových vad
- čtení kódů a ověřování značení

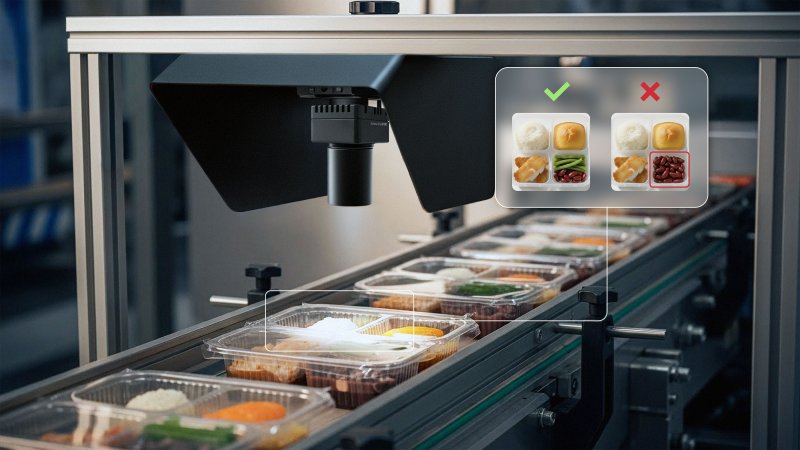

- třídění a klasifikaci výrobků
Aplikace lze vytvářet v prostředí Aurora Design Assistant, které umožňuje návrh řešení pomocí vývojových diagramů bez nutnosti psaní kódu. Pro pokročilé projekty je k dispozici Aurora Imaging Library jako vývojové SDK.
Kompaktní a odolná konstrukce
Konstrukce s krytím IP67 umožňuje nasazení v prašném i vlhkém prostředí. Kompaktní rozměry přibližně 75 × 57 × 75 mm usnadňují integraci i do prostorově omezených instalací.
Kamera nabízí:
- Gigabit Ethernet
- USB a VGA výstup
- digitální I/O
- robustní konektory vhodné pro průmyslové prostředí
Integrované řízení ostření objektivu a regulace intenzity osvětlení přímo ze softwaru usnadňují instalaci i následnou údržbu.
Jak k integraci přistupujeme v AMV Technology
V AMV Technology se specializujeme na integraci strojového vidění do průmyslových aplikací. Jako partner společnosti Zebra Technologies Iris GTX nejen dodáváme, ale především ji testujeme a nasazujeme v reálných provozech.
Každý projekt posuzujeme podle konkrétní aplikace – požadované přesnosti, rychlosti procesu, mechanického uspořádání i provozního prostředí. Na základě toho navrhujeme vhodný model kamery a její integraci do celého systému.
Pokud řešíte novou aplikaci nebo modernizaci stávající kontroly kvality a zvažujete smart kameru jako samostatné edge řešení, rádi s vámi projdeme, zda Iris GTX dává smysl právě ve vašem provozu. Kontaktujte nás.
Tým AMV
