EN2MP series

Objektivy pro základní aplikace strojového vidění

Řada EN2MP od společnosti Opto Engineering® zahrnuje objektivy s pevnou ohniskovou vzdáleností pro běžné úlohy ve výrobní automatizaci. Nabízí dobrý poměr výkonu a ceny a hodí se pro aplikace, jako je rozpoznávání vzorů, čtení kódů, kontrola balení, navádění robotů, pick-and-place nebo kontrola přítomnosti dílu.

EN2MP series
EN2MP series
EN2MP series
EN2MP series
EN2MP series
Široké využití ve výrobě

Objektivy EN2MP jsou vhodné pro jednodušší i běžné úlohy strojového vidění. Uplatní se při polohování, kontrole orientace, čtení kódů nebo základní vizuální kontrole.

Oblíbené ohniskové vzdálenosti

Řada pokrývá nejpoužívanější ohniskové vzdálenosti ve výrobní automatizaci. Díky tomu lze snadněji vybrat vhodný objektiv podle velikosti scény, pracovní vzdálenosti a použité kamery.

Stabilní nastavení v provozu

Zajišťovací šrouby pro fixaci ostření a clony pomáhají udržet nastavení objektivu i v náročnějším výrobním prostředí. To přispívá ke stabilnímu obrazu a spolehlivému vyhodnocení aplikace.

Konfigurace
Označení Ohnisko Image circle Max. senzor Úhel záběru 1/1.8″ Úhel záběru 2/3″ Objektové zorné pole 1/1.8″ Objektové zorné pole 2/3″ Pracovní vzdálenost ƒ/N Zkreslení 1/2″ Zkreslení 2/3″ Mount Filter thread Ø Délka

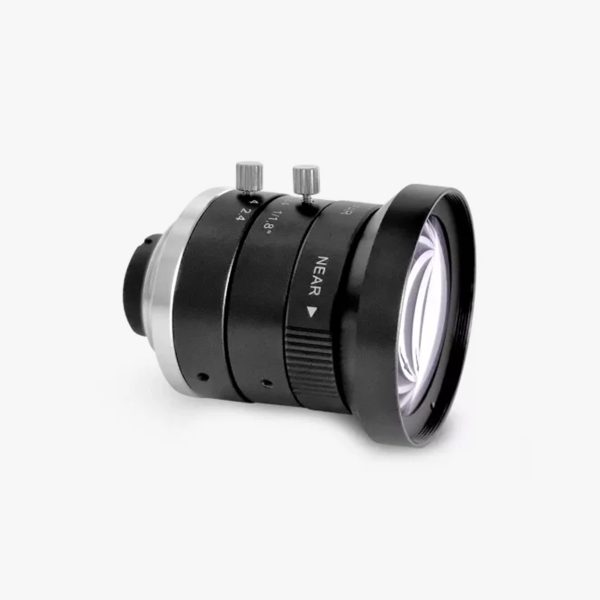

EN2MP0324 3,5 mm 9,0 mm 1/1.8″ 104,5° – 323,64 × 242,27 mm – 0,15 m – ∞ ƒ/2,4 – close 4,10 % – C M40.5 × 0.5 42,0 mm 37,7 mm

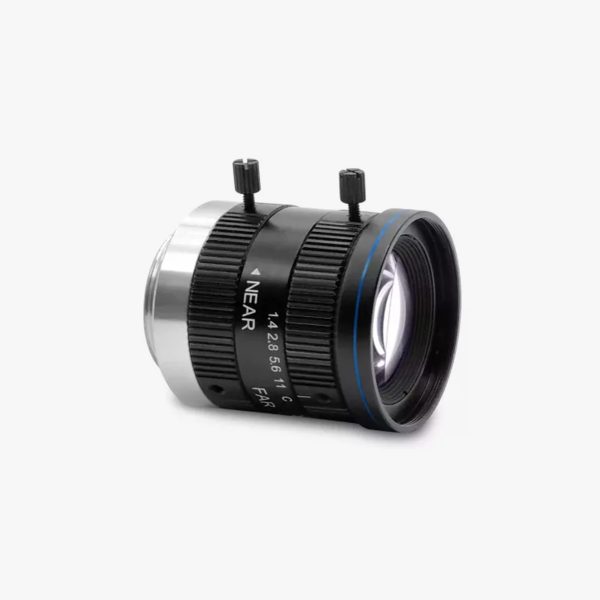

EN2MP0814 8 mm 11,0 mm 2/3″ 58,7° 68,6° 100,28 × 75,07 mm 119,72 × 99,86 mm 0,1 m – ∞ ƒ/1,4 – close 1,93 % 2,81 % C M34 × 0.5 36,0 mm 35,5 mm

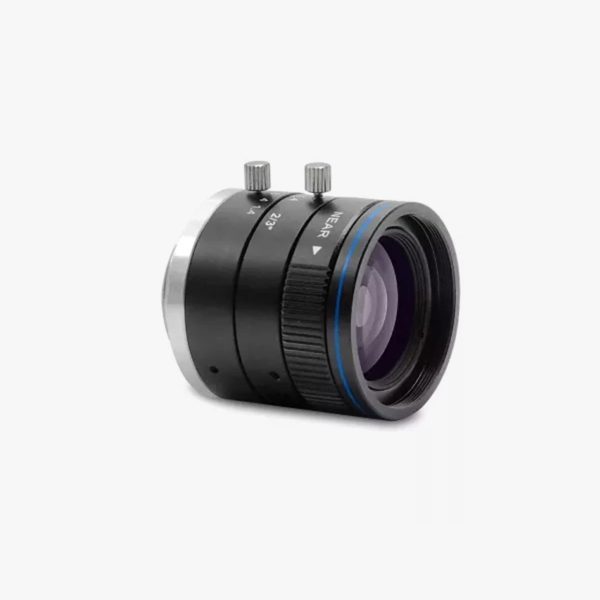

EN2MP1214 12 mm 11,0 mm 2/3″ 41,1° 49,0° 100,28 × 75,07 mm 119,72 × 99,86 mm 0,15 m – ∞ ƒ/1,4 – close 1,25 % 1,80 % C M30.5 × 0.5 34,0 mm 31,8 mm

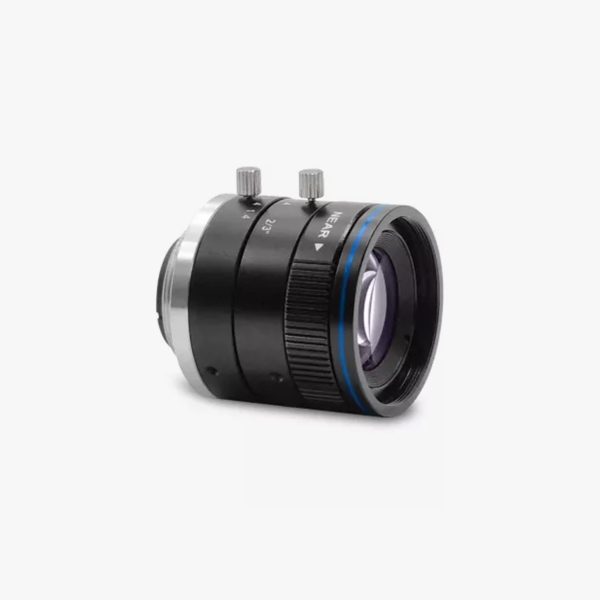

EN2MP1614 16 mm 11,0 mm 2/3″ 31,4° 37,6° 136,92 × 102,50 mm 163,46 × 136,35 mm 0,3 m – ∞ ƒ/1,4 – close 0,65 % 1,00 % C M30.5 × 0.5 34,0 mm 31,6 mm

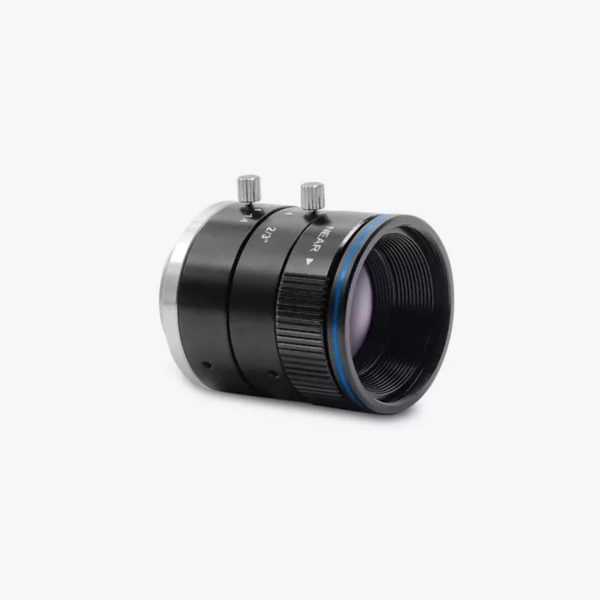

EN2MP2514 25 mm 11,0 mm 2/3″ 20,4° 24,7° 71,20 × 53,30 mm 85,00 × 70,90 mm 0,25 m – ∞ ƒ/1,4 – close 0,10 % 0,27 % C M30.5 × 0.5 34,0 mm 35,6 mm
EN2MP3514 35 mm 11,0 mm 2/3″ 14,7° 17,7° 56,51 × 42,30 mm 67,46 × 56,27 mm 0,3 m – ∞ ƒ/1,4 – close 0,17 % 0,33 % C M30.5 × 0.5 35,4 mm 33,8 mm
EN2MP5018 50 mm 11,0 mm 2/3″ 10,3° 12,5° 65,32 × 48,90 mm 77,98 × 65,05 mm 0,5 m – ∞ ƒ/1,8 – close 0,10 % 0,22 % C M30.5 × 0.5 35,6 mm 39,4 mm
EN2MP7528 75 mm 11,0 mm 2/3″ 6,9° 8,4° 91,28 × 68,33 mm 108,97 × 90,90 mm 1,1 m – ∞ ƒ/2,8 – close 0,20 % 0,36 % C M30.5 × 0.5 38,0 mm 49,4 mm

V případě zájmu nás kontaktujte

    Product User Guide

    Ke stažení

    EN2MP series Lenses
