CASE STUDY 03: Automatizovaná kontrola kávových kapslí

Výzva: Jak kontrolovat drobné detaily na plastových kapslích, když linka jede čtyři kusy za sekundu?

V oblasti výroby kávových kapslí je kvalita každého dílu klíčová. Od správné barvy až po bezchybnou celistvost membrány. Manuální kontrola ale naráží na své limity. Je pomalá, subjektivní a těžko udržitelná ve vysokých taktech výroby. Jak tedy zajistit přesnou a automatizovanou kontrolu kvality kapslí přímo na výrobní lince?





Naše řešení:
Nasadili jsme kameru CV60 od Zebra Technologies s neuronovou sítí v Aurora Vision Studio

Pro detekci vad jsme použili barevnou kameru CV60 s rozlišením 5 Mp a software Aurora Vision Studio, kde jsme implementovali neuronovou síť. Systém jsme doplnili o vhodné flat osvětlení a nastavili tak, aby zvládal rozlišit správné a vadné kapsle při taktu 4 kusy za sekundu.


Použitá technologie:

  • Kamera – Barevná area kamera CV60-AS05CG-0000W od Zebra Technologies s rozlišením 5 Mp pro detailní kontrolu kapslí o průměru 40 mm
  • Osvětlení – Flat světlo LFX3-75SW(A) v bílém spektru pro homogenní nasvícení bez nežádoucích odlesků
  • Integrace Kamera a osvětlení byly optimalizovány pro snadné přizpůsobení různým typům kapslí (tmavé/světlé varianty)
  • Software – Aurora Vision Studio s implementací neuronových sítí pro pokročilé vyhodnocení obrazu





Výsledky

Implementací tohoto systému jsme dosáhli:

  • Automatizace kontroly kvality kávových kapslí
  • Detekce defektů s přesností cca 0,1 mm při zorném poli cca 80×60 mm
  • Eliminace ruční kontroly a zvýšení stability výrobní linky
  • Možnost jednoduchého rozšíření o další kamery dle potřeby







Neuronové sítě v praxi

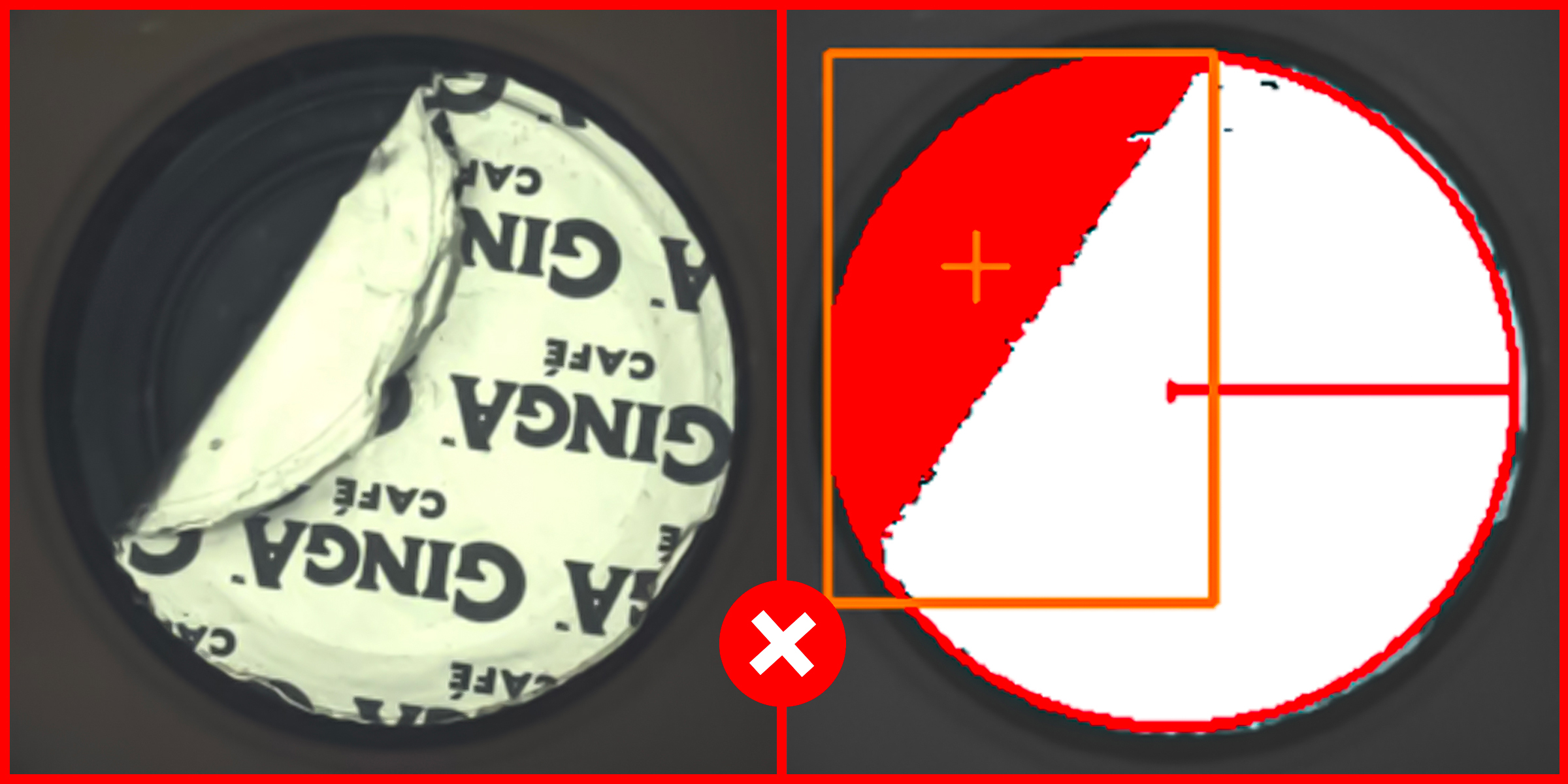

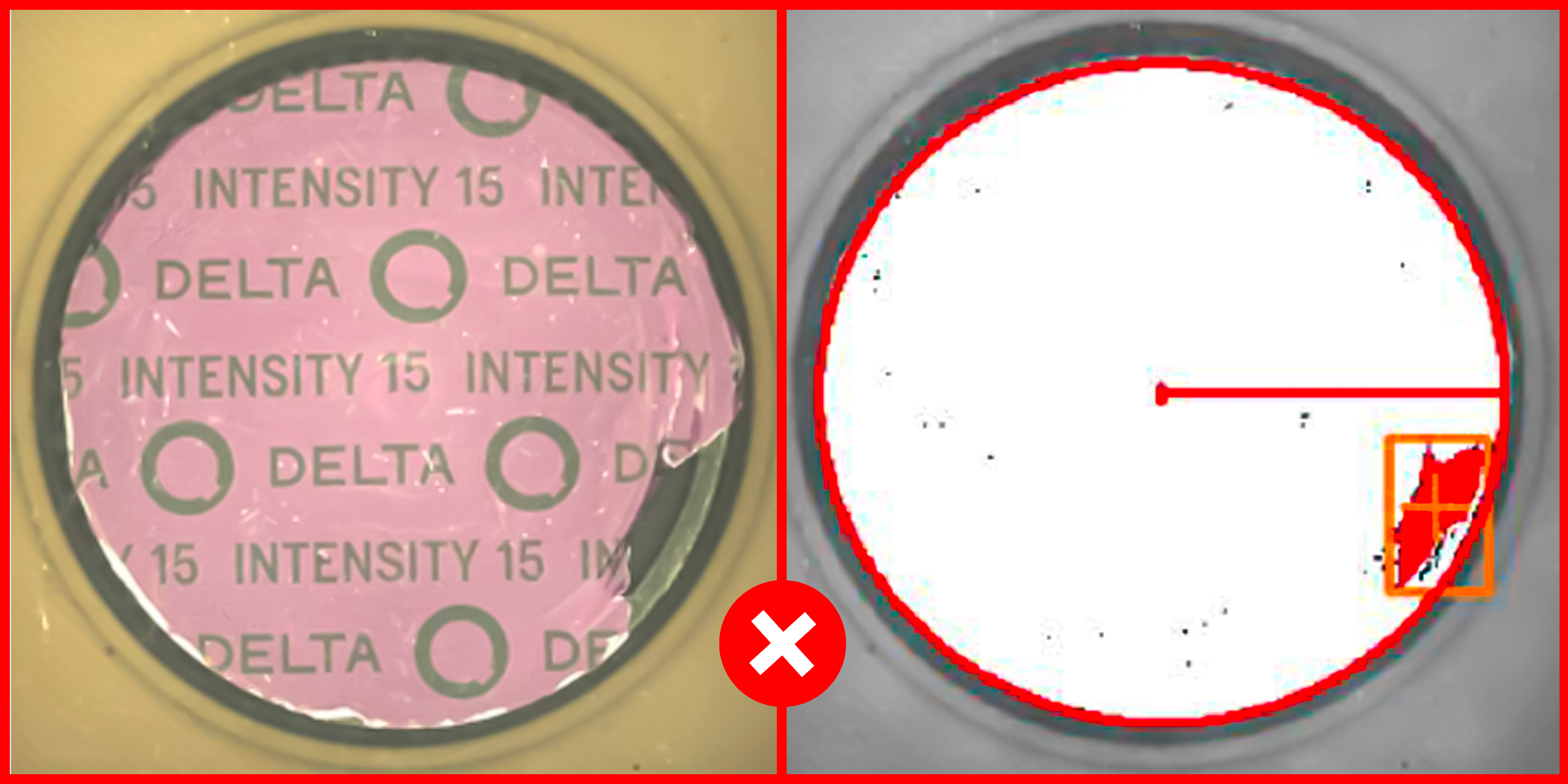

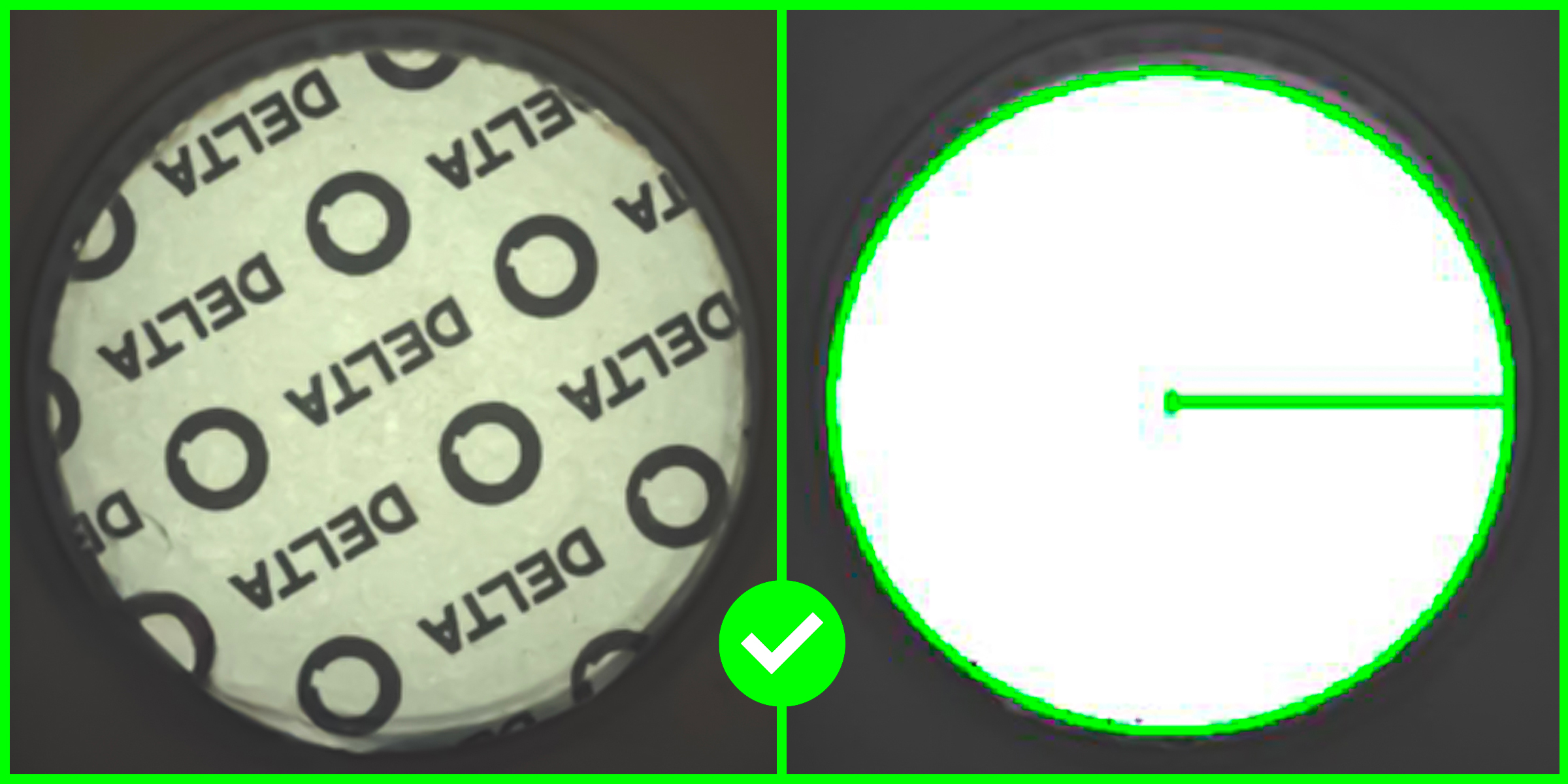

Pro přesné vyhodnocení obrazu jsme do systému zapojili neuronovou síť. Umožňuje systému učit se na základě reálných vzorků a spolehlivě rozpoznávat i drobné odchylky, které by jinak mohly uniknout běžné kontrole. Díky tomu je možné včas odhalit vady, které by mohly ovlivnit kvalitu a funkčnost hotového produktu.





Proč zvolit kamerový systém CV60 od Zebra Technologies?

Kamera CV60 nabízí nejen vysoké rozlišení a citlivost, ale i flexibilitu potřebnou pro náročné průmyslové aplikace. Její robustní konstrukce a možnosti přizpůsobení ji předurčují pro využití v prostředích, kde je důraz na spolehlivost a přesnost klíčový. Více informací o této kameře najdete v naší detailní novince zde: Odkaz na článek o CV60


Jsme certifikovaným partnerem společnosti Zebra Technologies v oblasti Machine Vision. Ať už hledáte řešení pro kontrolu kvality, identifikaci nebo automatizaci, jsme tu pro vás. Neváhejte se na nás obrátit s jakýmkoliv dotazem – rádi pomůžeme!


Team AMV
