Výkonná a kompaktní smart kamera pro průmyslové aplikace
Automatizovaná kontrola kvality dnes znamená víc než jen pořízení snímku. Výrobní firmy řeší rychlost, přesnost, omezený prostor v technologii i potřebu reagovat v reálném čase. Zároveň chtějí minimalizovat složitost celého systému.

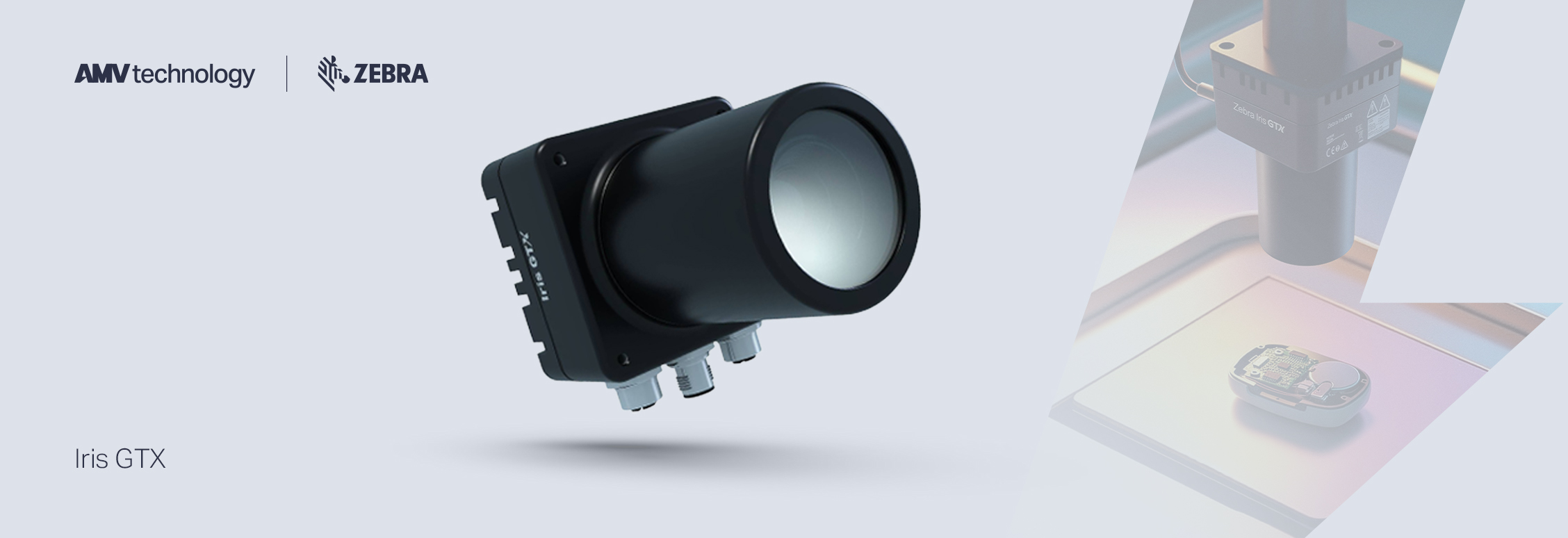

Právě na tyto požadavky odpovídá Iris GTX od našeho partnera Zebra Technologies. Výkonná smart kamera, která kombinuje vysoké rozlišení, integrovaný výpočetní výkon a podporu deep learningu přímo v jednom kompaktním zařízení.
Zpracování obrazu přímo v kameře
Iris GTX funguje jako edge IoT zařízení. Sběr i analýza obrazových dat probíhá přímo v těle kamery a výsledky jsou následně předávány nadřazenému systému nebo automatizačním prvkům prostřednictvím digitálních I/O a průmyslových rozhraní.
To v praxi znamená:
- není nutné samostatné průmyslové PC pro běžné aplikace
- rychlá odezva přímo na výrobní lince
- jednodušší architektura systému
Kamera je postavena na procesoru Intel® Atom® x6211E se dvěma jádry a frekvencí až 3,0 GHz (burst), doplněném o 4 GB RAM a 32 GB interního úložiště. Díky tomu zvládá jak klasické úlohy strojového vidění, tak deep learning inference přímo na zařízení.
Vysoké rozlišení a rychlost snímání
Iris GTX je dostupná v několika variantách s CMOS snímači o rozlišení od 2 do 16 megapixelů.
Podle konkrétního modelu nabízí například:
- až 70 snímků za sekundu při rozlišení 1920 × 1200
- až 21,6 snímků za sekundu při rozlišení 4000 × 4000
To umožňuje nasazení jak pro rychlé inspekce na výrobních linkách, tak pro aplikace, kde je klíčový detail a vysoká hustota obrazových dat.
Přehled modelů Iris GTX
Iris GTX není jedna kamera, ale škálovatelná platforma. Níže uvádíme základní přehled modelových variant:
| Parametr | GTX 2000 | GTX 2000C | GTX 5000 | GTX 5000C | GTX 8000 | GTX 8000C | GTX 12000 | GTX 12000C | GTX 16000 | GTX 16000C |
|---|---|---|---|---|---|---|---|---|---|---|
| Model snímače | XGS 2000 | XGS 2000 | XGS 5000 | XGS 5000 | XGS 8000 | XGS 8000 | XGS 12000 | XGS 12000 | XGS 16000 | XGS 16000 |
| Typ snímače | CMOS | CMOS | CMOS | CMOS | CMOS | CMOS | CMOS | CMOS | CMOS | CMOS |
| Velikost snímače | 1/1.25" | 1/1.25" | 2/3" | 2/3" | 1/1.1" | 1/1.1" | 1" | 1" | 1.1" | 1.1" |
| Provedení | Mono | Color | Mono | Color | Mono | Color | Mono | Color | Mono | Color |
| Rozlišení | 1920 × 1200 | 1920 × 1200 | 2592 × 2048 | 2592 × 2048 | 4096 × 2160 | 4096 × 2160 | 4096 × 3072 | 4096 × 3072 | 4000 × 4000 | 4000 × 4000 |
| Maximální snímková frekvence | až 70 fps | až 17 fps | až 41,7 fps | až 10 fps | až 39,6 fps | až 10 fps | až 28 fps | až 7 fps | až 21,6 fps | až 5 fps |
Strojové vidění i deep learning v jednom systému
Iris GTX podporuje jak tradiční nástroje strojového vidění, tak i deep learning inference přímo na zařízení.

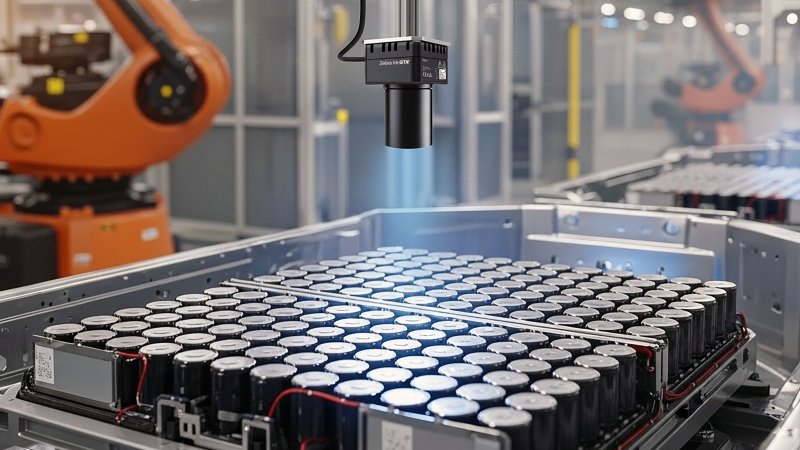

Typické aplikace zahrnují:

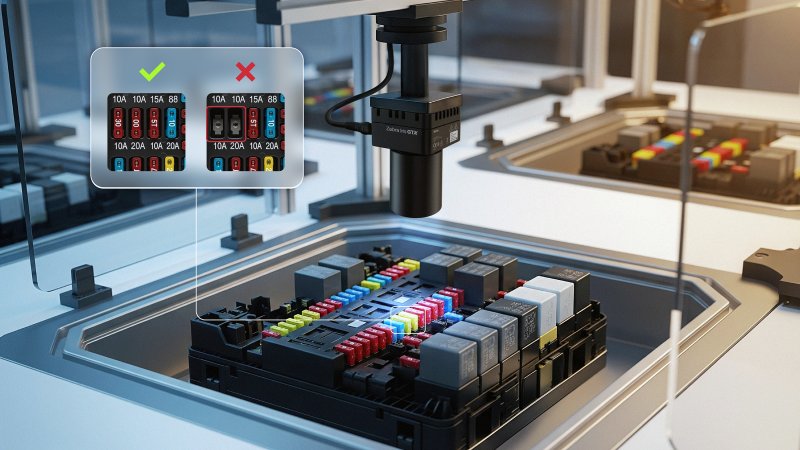

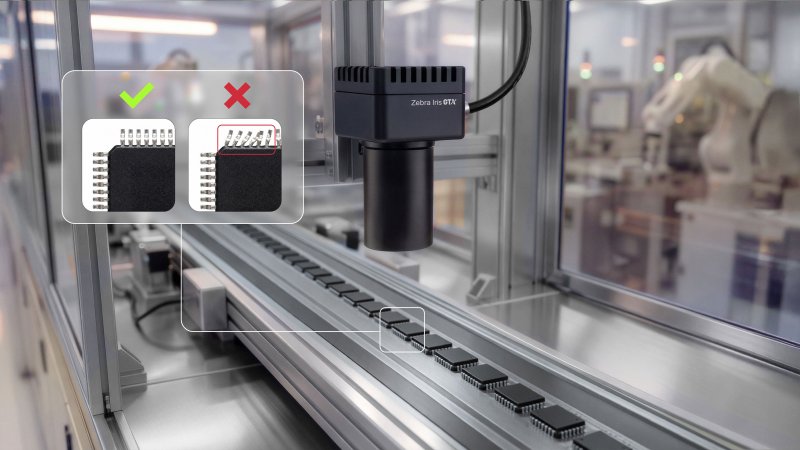

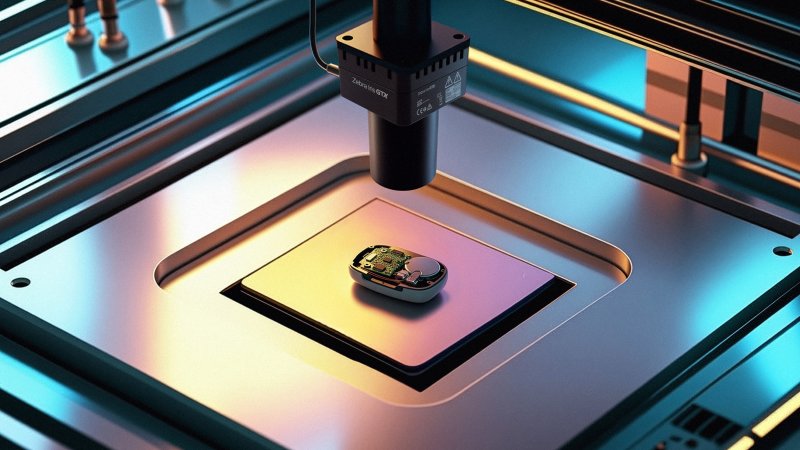

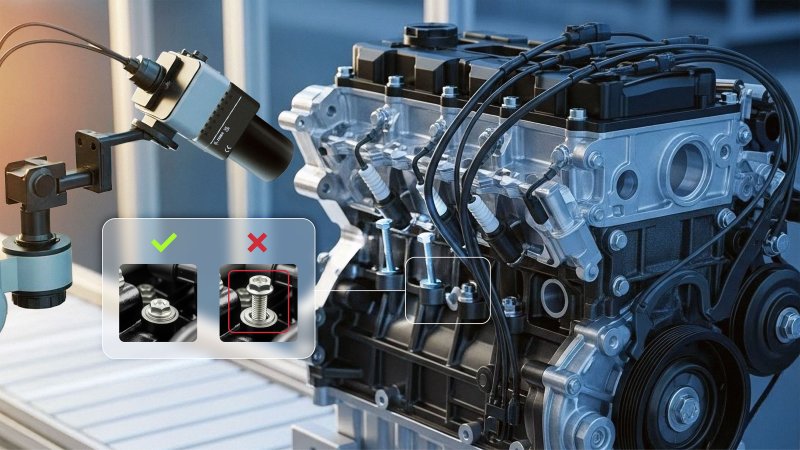

- měření rozměrů a kontrolu polohy

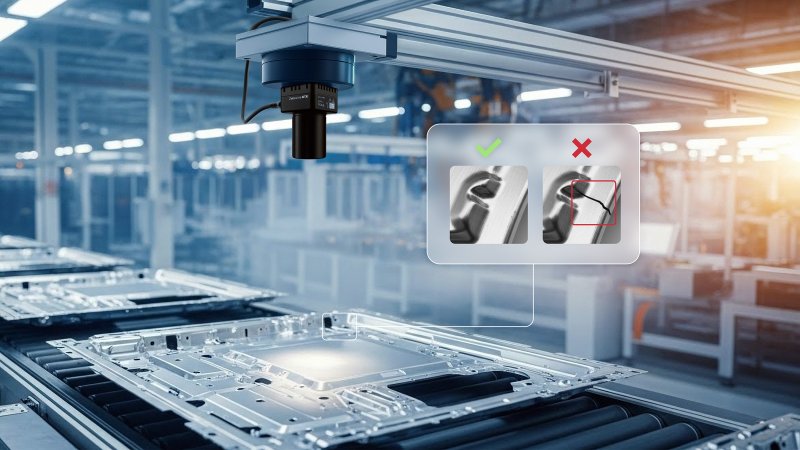

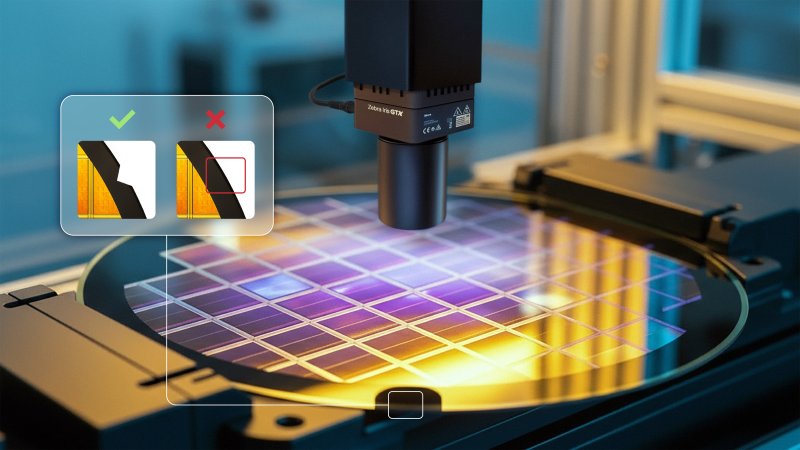

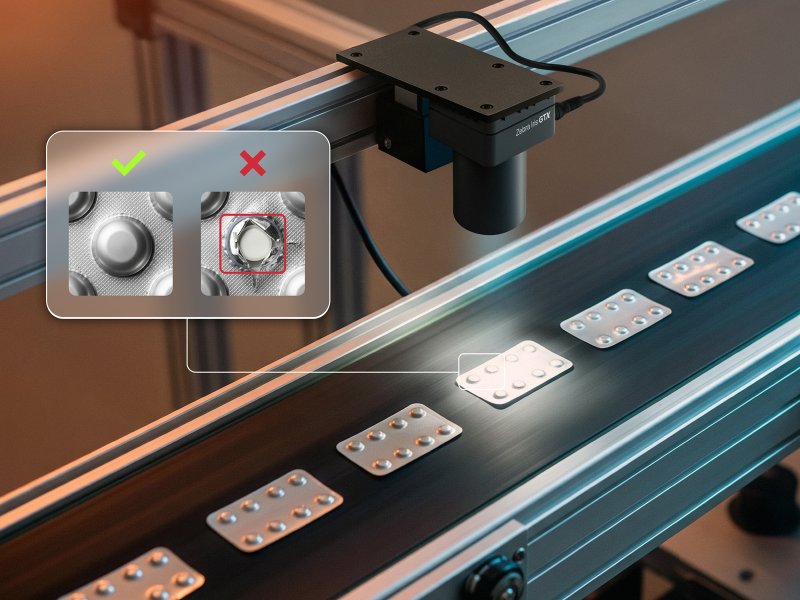

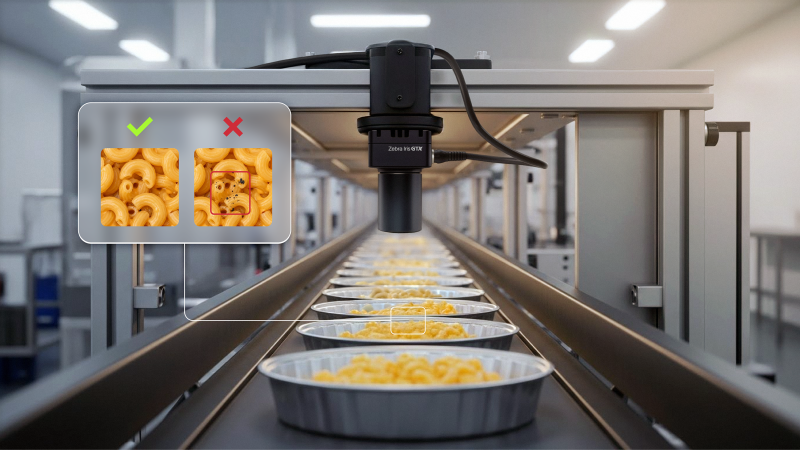

- kontrolu povrchových vad
- čtení kódů a ověřování značení

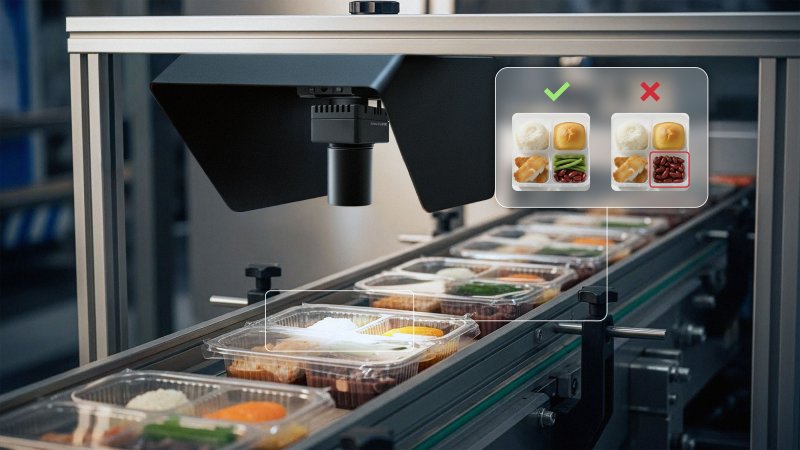

- třídění a klasifikaci výrobků
Aplikace lze vytvářet v prostředí Aurora Design Assistant, které umožňuje návrh řešení pomocí vývojových diagramů bez nutnosti psaní kódu. Pro pokročilé projekty je k dispozici Aurora Imaging Library jako vývojové SDK.
Kompaktní a odolná konstrukce
Konstrukce s krytím IP67 umožňuje nasazení v prašném i vlhkém prostředí. Kompaktní rozměry přibližně 75 × 57 × 75 mm usnadňují integraci i do prostorově omezených instalací.
Kamera nabízí:
- Gigabit Ethernet
- USB a VGA výstup
- digitální I/O
- robustní konektory vhodné pro průmyslové prostředí
Integrované řízení ostření objektivu a regulace intenzity osvětlení přímo ze softwaru usnadňují instalaci i následnou údržbu.
Jak k integraci přistupujeme v AMV Technology
V AMV Technology se specializujeme na integraci strojového vidění do průmyslových aplikací. Jako partner společnosti Zebra Technologies Iris GTX nejen dodáváme, ale především ji testujeme a nasazujeme v reálných provozech.
Každý projekt posuzujeme podle konkrétní aplikace – požadované přesnosti, rychlosti procesu, mechanického uspořádání i provozního prostředí. Na základě toho navrhujeme vhodný model kamery a její integraci do celého systému.
Pokud řešíte novou aplikaci nebo modernizaci stávající kontroly kvality a zvažujete smart kameru jako samostatné edge řešení, rádi s vámi projdeme, zda Iris GTX dává smysl právě ve vašem provozu.
Tým AMV
